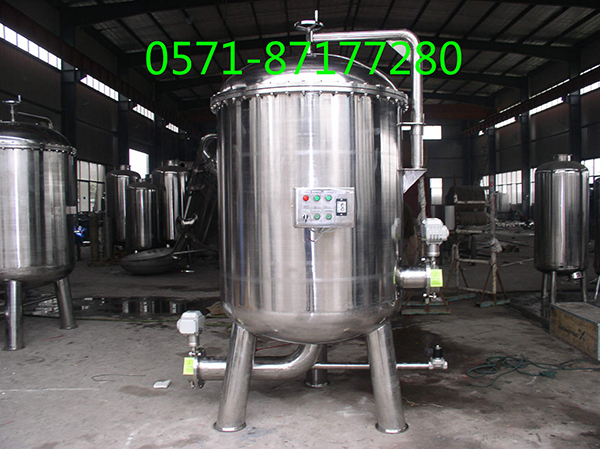

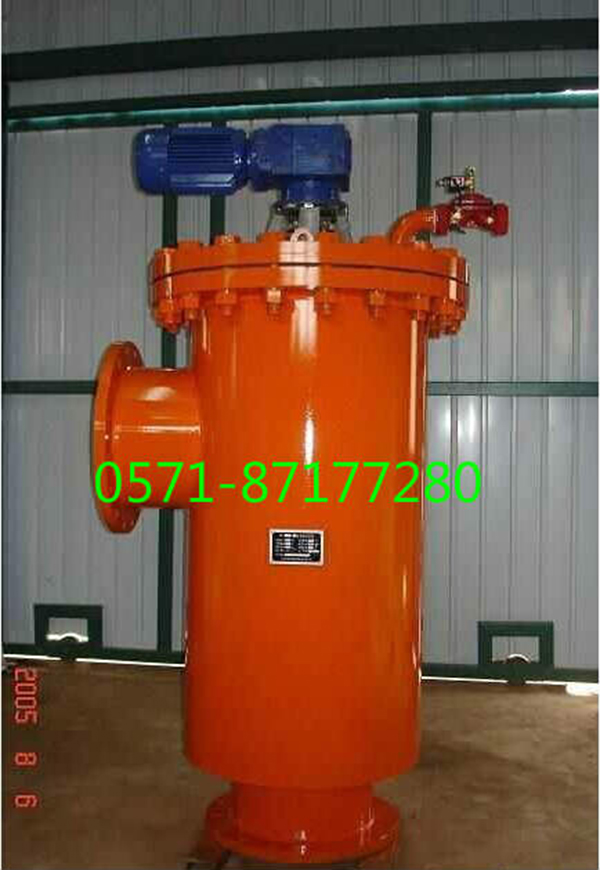

自清洗过滤器
产品简介：
本产品过滤精度高、清洗时间短、反洗耗水水量少、压力损失小，能够为您提供稳定可靠的水质保证。待处理的水由入水口进入机体，水中的杂质沉积在罐体内的不锈钢过滤网柱内，由此过滤网柱内外产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给排污阀及驱动电机信号，引发下列动作：电动机带动清洗刷子旋转，对过滤网柱进行清洗，同时打开电动排污阀进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭排污阀及反洗电机，系统恢复至其初始状态，开始进入下一个过滤工序。
自清洗过滤器是一款具有世界领先技术的智能型全自动过滤器，与以往的过滤器相比具有自动化程度高，处理量大、自行清洗排污、不间断供水、应用广泛等优点。可以利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生,以净化水质及保护系统其他设备正常工作的精密设备。
工作原理：
原水从底部进水口进入自清洗过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，自清洗过滤器进出口的压力越来越大，压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出，清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、手动、时间及PLC控制。
应用范围 :
电厂、污水处理厂、冶金、橡胶、钢铁厂、农业、市政、中央空调等行业水过滤
电厂、污水处理厂、冶金、橡胶、钢铁厂、农业、市政、中央空调等行业水过滤

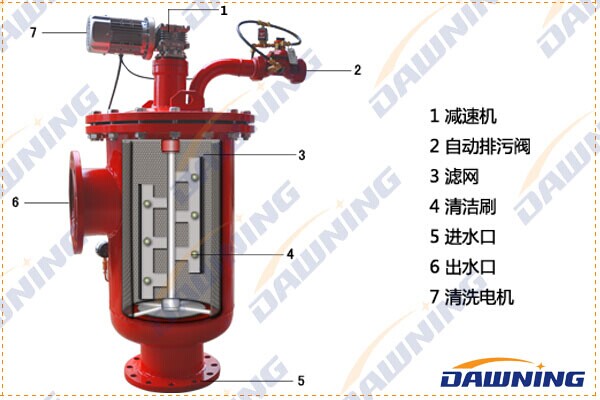

产品结构图：

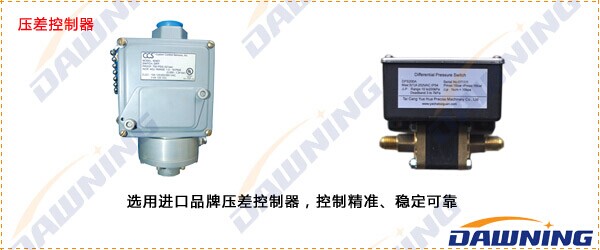

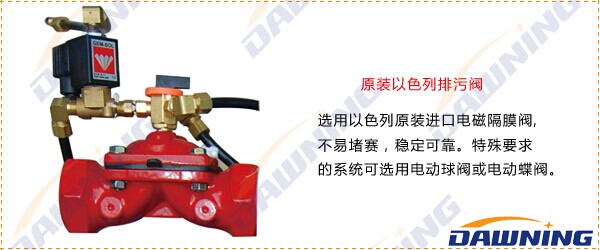

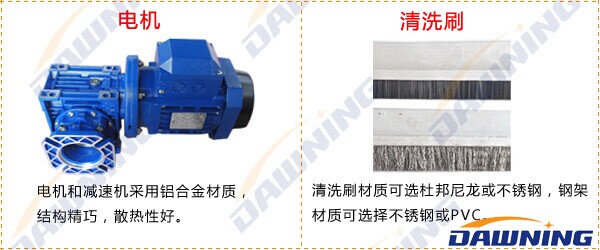

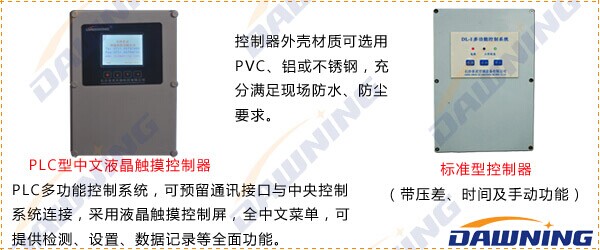

产品部件：
选型参考：
为了能更适用客户的水系统，为了最佳的过滤效果，达到为客户节能、省电、省水、环保的最高要求，做为领先的水过滤解决方案供应商，我们的工程师将用他们最专业技术知识，丰富的操作经验，为您做出最佳的方案选择。
选型参数：
1、处理流量
2、过滤介质的化学性质
3、过滤介质的悬浮物浓度
4、要求的过滤精度
5、管道的压力
过滤精度：
|
微米（μm）
|
10
|
25
|
30
|
40
|
50
|
80
|
100
|
120
|
150
|
200
|
400
|
800
|
1500
|
3000
|
|
目 数
|
1500
|
650
|
550
|
400
|
300
|
200
|
150
|
120
|
100
|
80
|
40
|
20
|
10
|
5
|

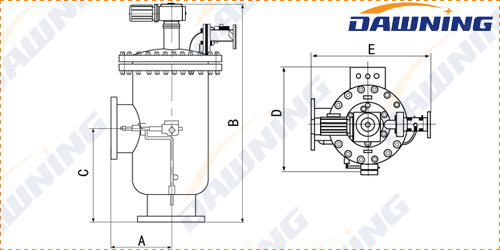

尺寸简图：
产品规格:
|
型号
|
A（mm）
|
B（mm）
|
C（mm）
|
D（mm）
|
E（mm）
|
排污口（mm）
|
电机功率（KW）
|
流量(m3/h)
|
重量(Kg)
|
|
FW33-80
|
210
|
1000
|
430
|
390
|
550
|
40
|
0.09
|
50
|
80
|
|
FW33 -100
|
210
|
1010
|
430
|
390
|
565
|
40
|
0.09
|
80
|
105
|
|
FW33 -125
|
240
|
1060
|
430
|
390
|
565
|
40
|
0.18
|
125
|
130
|
|
FW33 -150
|
260
|
1100
|
550
|
465
|
620
|
40
|
0.18
|
150
|
180
|
|
FW33-200
|
289
|
1200
|
680
|
490
|
640
|
40
|
0.18
|
320
|
235
|
|
FW33 -250
|
390
|
1320
|
720
|
550
|
670
|
40
|
0.18
|
490
|
280
|
|
FW33 -300
|
390
|
1520
|
800
|
675
|
690
|
50
|
0.25
|
710
|
420
|
|
FW33 -350
|
414
|
1750
|
800
|
720
|
720
|
50
|
0.25
|
970
|
537
|
|
FW33 -400
|
472
|
1900
|
880
|
830
|
920
|
50
|
0.25
|
1260
|
620
|
|
FW33 450
|
472
|
1930
|
880
|
830
|
920
|
50
|
0.25
|
1600
|
685
|
|
FW33 -500
|
510
|
2200
|
1200
|
950
|
970
|
65
|
0.55
|
1970
|
738
|
|
FW33 -600
|
560
|
3450
|
1500
|
1100
|
1120
|
65
|
0.55
|
2500
|
860
|
|
FW33 -700
|
610
|
3960
|
2100
|
1320
|
1380
|
65
|
0.75
|
3500
|
1400
|
技术参数:
单台最大过滤流量可达4000m3/h
过滤精度从4000微米-20微米

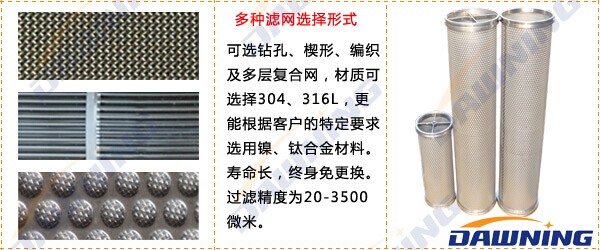

滤网可选：钻孔（4000-800μm）、楔形（1000-50μm）、编织复合（800—20μm）。
最小工作压力≥0.1MPa
最高工作压力≤1.6MPa(特殊可定制)
工作温度≤95℃
电源：380V/50Hz
清洗电机功率：0.09-1.5KW
控制电压：AC24V
清洗方式：刷式
控制方式：压差、时间、手动及PLC
清洗时间：10-200秒可调
排污阀直径：DN40—DN80
控制方式：压差、时间、手动及PLC
安装形式：可立式安装或卧式安装，多台并联可获得更大流量。
过滤器材质:
壳体：碳钢、304不锈钢、316L不锈钢
排污阀：铸铁、铜、不锈钢
滤网：304不锈钢、316L不锈钢
控制器：PVC、铝
密封圈：EPDM橡胶
刷架：304不锈钢、316L不锈钢
清洗刷： 不锈钢、尼龙
安装与使用:
1、自清洗过滤器设备本体安装
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。FL系列自清洗过滤器有两种安装形式，采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底.
|
